應用：

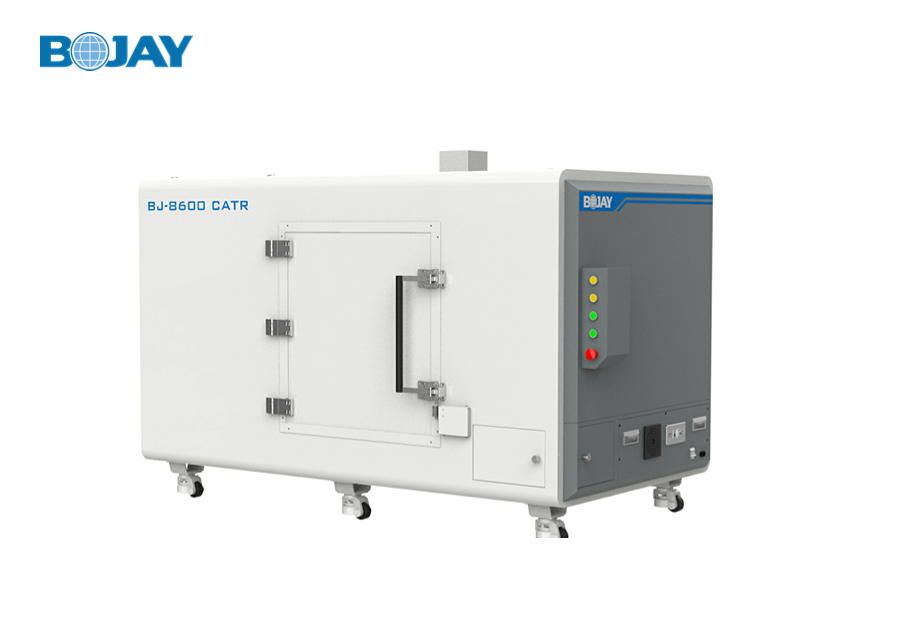

● BJ-8600 緊縮場測試解決方案專為24~ 90GHz頻段內毫米波遠場OTA測試而設計；
● 高精度拋物線反射面以及2軸定位器，形成φ300mm大尺寸靜區，用于各種尺寸的 DUT黑盒測試；
● 為軟件開發/測試自動化提供標準API；
● 通過TTL硬件信號觸發，實現快速測量功能；
● 支持溫控測試(選件)。
機械規格：
| 外形尺寸（不帶底座） | 1208(W)*2215 (L)*1300(H)mm |

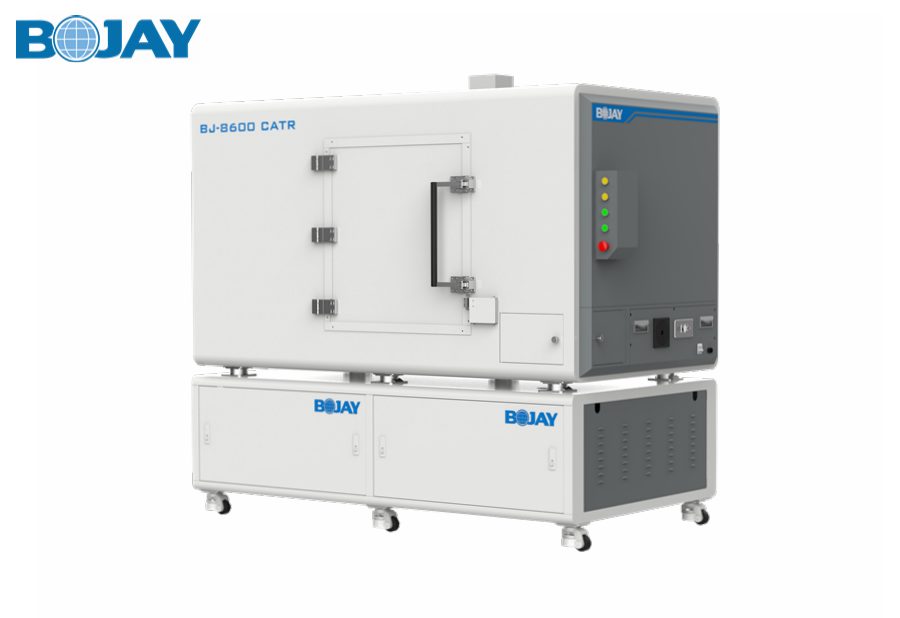

| 外形尺寸（帶底座） | 1208(W)*2215 (L)*1925(H)mm |
| 底座外部尺寸 | 1135(W)*2005(L)*625(H)mm |

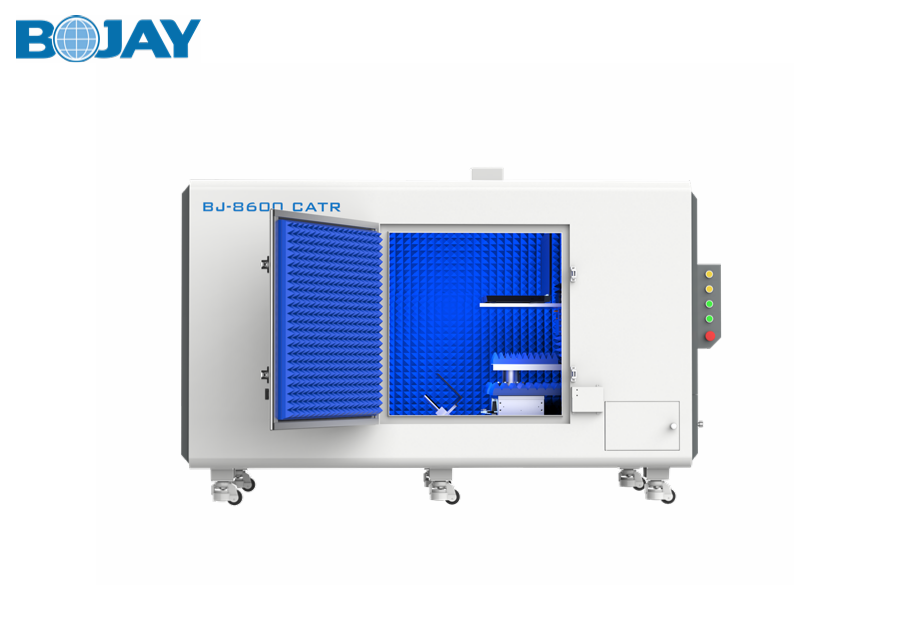

| 內部尺寸 | 880(W)*1680(L)*925(H)mm |
| 開關門尺寸 | 756(W)*798(H)mm |
| 凈重 | 約580kg |
| 毛重 | 約700kg |
| DUT 最大尺寸 | 390(L)*370(W)mm |
| DUT最大重量 | 7kg |
電氣規格:
| 電耗 | 900W |
| 輸入電壓 | 100~240V AC 50Hz |

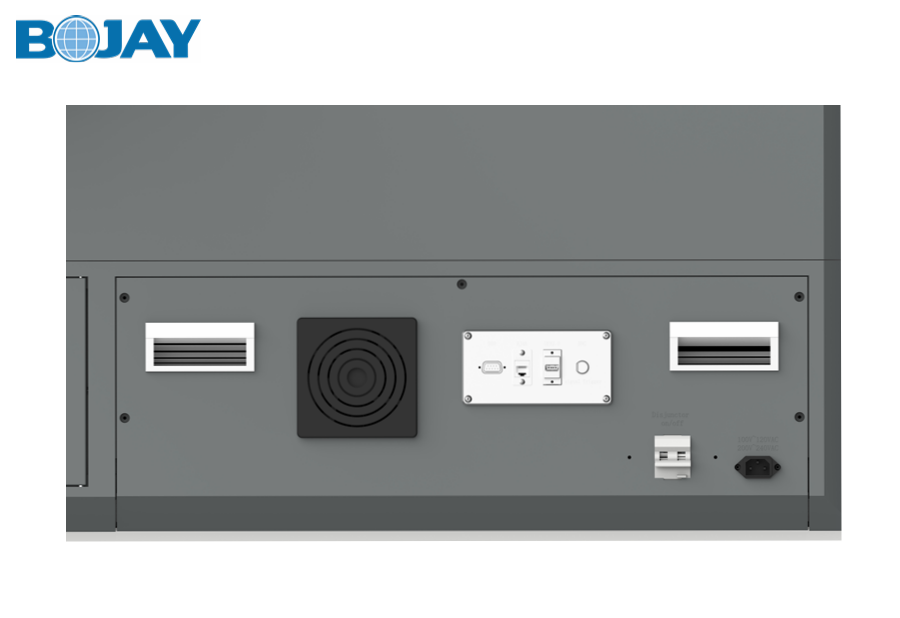

| 定位器控制界面 | USB A型號母頭 DB9母頭(RS232/ RJ45） |
反射板、饋源天線規格及屏蔽效能：
| 反射板 | 拋物線弧面，圓滑滾邊 | |
| 反射板尺寸 | 600 x 600 mm | |
| 工作頻率范圍 | 24~ 50GHz |  |
| 靜區尺寸 | 尺寸：φ300 x 300 mm 幅度錐削≤1dB 幅度波紋≤±0.5dB 相位誤差 ≤ ±5° 交叉極化隔離度≤-27dB | |
| 饋源天線接口 | 2x 2.4 mm | |
| 饋源天線材質 | 鋁合金 | |
| 饋源天線工作頻率 | 24~50GHz | |
| 饋源天線交叉極化隔離度 | ≤-35dB | |
| 屏蔽效能 | 24 ~90GHz >70dB | |
| 吸波棉反射率 | 24 ~90GHz<-40dB | |
